Tο FineGREEN είναι το Ολοκληρωμένο Λογισμικό Ενεργειακής Προσομοίωσης της 4Μ, που διακρίνεται για τη φιλικότητά του (φιλοσοφία BIM, λειτουργικότητα τύπου Autocad®, 100% συμβατότητα με αρχεία DWG και IFC) και πάνω απ’ όλα για την αξιοπιστία και εγκυρότητα των αποτελεσμάτων του, καθώς ενσωματώνει επίσημα τη διεθνώς αναγνωρισμένη μηχανή υπολογισμών EnergyPlus® (e+). Μέσα από τη σύγκριση εναλλακτικών σεναρίων ενεργειακού σχεδιασμού, ο χρήστης του FineGREEN μπορεί να βελτιστοποιεί τις μελέτες του, εξασφαλίζοντας και τη διεθνή πιστοποίηση LEED. > Γενική Φιλοσοφία (youtube) > Αναλυτικότερη επίδειξη δυνατοτήτων (youtube) > Δοκιμαστική έκδοση (trial version)

> Φιλικό Περιβάλλον τύπου AutoCAD®: Το FineGREEN είναι εξαιρετικά εύκολο στην εκμάθηση και χρήση του, χάρη στην πολύ απλή φιλοσοφία του και το φιλικό του interface (GUI) που είναι σαν του AutoCAD®

> Πλήρης συμβατότητα DWG και IFC: Το FineGREEN διαβάζει τόσο τα αρχεία DWG, όσο και τα αρχεία BIM άλλων προγραμμάτων (πχ. Revit®, Archicad®, Vectorworks®, SketchUp Pro® κ.α.), που πρακτικά σημαίνει ότι κάθε έργο μπορεί να μελετηθεί εύκολα με το FineGREEN.

> Εξυπνη Τεχνολογία 3D BIM: Το FineGREEN επιτρέπει στο χρήστη να εργάζεται απευθείας στο πραγματικό μοντέλο 3D ΒΙΜ, όπως αυτό συγκροτείται από επιμέρους λογικές οντότητες με τις ιδιότητές τους, βλέποντας ταυτόχρονα τα αποτελέσματα των επιλογών του μέσω της ενεργειακής επίλυσης με το EnergyPlus®.

> Πλούσιες Βιβλιοθήκες: Το FineGREEN ενσωματώνει πλούσιες θεματικές βιβλιοθήκες (υλικά-δομικά στοιχεία κατά ASHRAE 90.1, απλά και σύνθετα συστήματα HVAC, πρότυπα δραστηριότητας κατά ASHRAE 62.1, χρονοδιαγράμματα λειτουργίας  κατά ASHRAE 90.1 κ.α.).

> Αξιοπιστία EnergyPlus (e+): Το FineGREEN ενσωματώνει επίσημα και σε όλη της την έκταση, την περίφημη μηχανή υπολογισμών ενεργειακής προσομοίωσης EnergyPlus® για απόλυτη αξιοπιστία και εγκυρότητα των αποτελεσμάτων.

> Εναλλακτικά Σενάρια & Βελτιστοποίηση: Το FineGREEN συγκρίνει τις αποδόσεις εναλλακτικών σεναρίων ενεργειακού σχεδιασμού, επιλέγοντας τη βέλτιστη λύση σύμφωνα με τα κριτήρια του πελάτη.

> Πιστοποίηση LEED: Το FineGREEN παράγει την Τεχνική Εκθεση (report) που έχει να κάνει με την διεθνή πιστοποίηση LEED.

> Ενοποίηση (integration) με FineHVAC, FineMEP και IDEA: Το FineGREEN αποτελεί μέρος της ολοκληρωμένης σουίτας 4M BIM που περιλαμβάνει επίσης τα πακέτα IDEA Αρχιτεκτονικό και FINE Η/Μ Εγκαταστάσεις, προάγοντας την συνεργασία ανάμεσα στον Αρχιτέκτονα, τον Πολ. Μηχανικό και τον Μηχανολόγο.

FineGREEN Υποσυστήματα

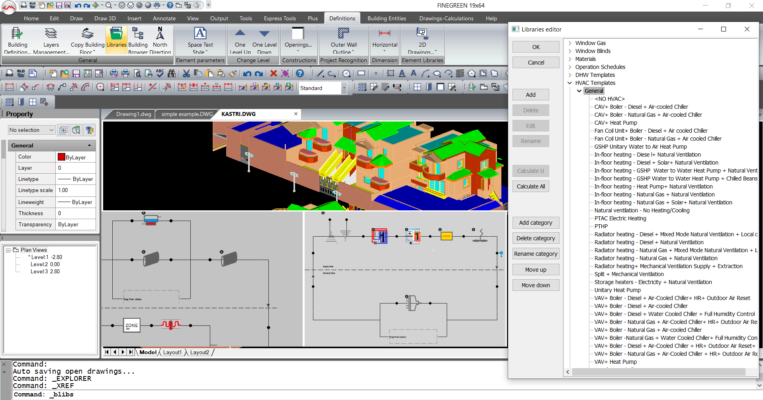

3D BIM Interface

Το FineGREEN είναι το μοναδικό Λογισμικό Ενεργειακής Προσομοίωσης πάνω στο Energyplus® με φιλοσοφία BIM (“έξυπνο” κτιριακό μοντέλο συγκροτούμενο από λογικές οντότητες με τα θερμικά κλπ χαρακτηριστικά τους) και με interface παρόμοιο με αυτό του AutoCAD®, γεγονός που το καθιστά μακράν φιλικότερο από τους ανταγωνιστές του. Ενώ επιπρόσθετα, δεδομένου οτι είναι πλήρως συμβατό τόσο με αρχεία DWG όσο και  με IFC/BIM εξασφαλίζει άμεση επικοινωνία ανάμεσα στους μελετητές αναφορικά με οποιαδήποτε άλλη εφαρμογή BIM, όπως για παράδειγμα με τα πακέτα Revit®, Archicad®, Allplan® κλπ, και ακόμα περισσότερο με τα πακέτα IDEA® και FINE®.

Σε ότι αφορά ειδικότερα στο κτιριακό κέλυψος, ο χρήστης μπορεί να ορίσει πολύ εύκολα (με κλικ πάνω στο μοντέλο) τις ζώνες του κτιρίου, τους χώρους χωρίς κλιματισμό και τα τυχόν παρακείμενα κτίρια για τη σκίαση κλπ, και στην συνέχεια να δεί τα αποτελέσματα των υπολογισμών των θερμικών και ψυκτικών φορτίων με το EnergyPlus® σύμφωνα με τις θερμοκρασίες σχεδιασμού, και φυσικά και τα αναλυτικά αποτελέσματα της ενεργειακής προσομοίωσης (σε κείμενα, πίνακες και γραφήματα).

Αντίστοιχα πολύ εύκολη είναι και η εισαγωγή των Συστημάτων Θέρμανσης-Κλιματισμού (HVAC) μέσω του ειδικού επεξεργαστή (FineGREEN HVAC Editor), πάντα σε σύνδεση με το EnergyPlus®.

Προσομοίωση με Energyplus®

Οι υπολογισμοί FineGREEN βασίζονται στην έγκυρη μηχανή δυναμικής θερμικής προσομοίωσης EnergyPlus® σε απόλυτη συμφωνία με τα πρότυπα ASHRAE και CIBSE.

Το FineGREEN με το πιό φιλικό interface 3D BIM στο Energyplus®, υπολογίζει τους δείκτες ενεργειακής απόδοσης και κατανάλωσης με απόλυτη ακρίβεια και για πλήθος εναλλακτικών σεναρίων ενεργειακού σχεδιασμού και επιτρέπει την εξαγωγή της ετήσιας κατανάλωσης ενέργειας του κτιρίου σε πραγματικό χρόνο, μαζί με το κόστος και άλλα αποτελέσματα. Δεδομένης της προσομοίωσης με ωριαίο βήμα  υπολογισμού για 8.760 ώρες, η πραγματική λειτουργία του κτιρίου προσεγγίζεται με τη μέγιστη ακρίβεια.

Το FineGREEN δίνει τη δυνατότητα στον σχεδιαστή να μελετήσει αποτελεσματικά εναλλακτικά σενάρια σχεδιασμού προκειμένου να επιτύχει τις βέλτιστες λύσεις για κάθε τύπο νέας κατασκευής, καθώς και να εντοπίσει τις πιο ενδιαφέρουσες εναλλακτικές σχεδίασης εκ των υστέρων.

Τα αποτελέσματα της προσομοίωσης οργανώνονται σε λεπτομερείς πίνακες, γραφήματα και γραφικές φόρμες αναπαράστασης, για να διευκολύνουν τη συγκριτική αξιολόγηση των εναλλακτικών λύσεων.

Μοντέλο Σκιάσεων

Το FineGREEN επιτρέπει τον ορισμό γειτονικών κτιρίων και εμποδίων για ακριβή μοντελοποίηση των σκιάσεων σύμφωνα με τις παραμέτρους και επιλογές του EnergyPlus®.

Συστήματα Θέρμανσης-Κλιματισμού (HVAC)

Τα συστήματα HVAC μπορούν να μοντελοποιηθούν με κάθε λεπτομέρεια μέσω του ειδικού επεξεργαστή του FineGREEN (HVAC System Editor) για πλήρη και ακριβή προσομοίωση. Βασικοί τύποι βρόχων (όπως αέρα, εγκαταστάσεων, συμπυκνωτή κλπ) μπορούν είτε να συνδεθούν μεταξύ τους ή να παραμείνουν και ανεξάρτητοι αναφορικά με την  επιθυμητή συγκρότηση του συστήματος HVAC, ενώ υπάρχουν και σύνθετα συστήματα όπως τα ενιαία συστήματα (unitary systems), τα συστήματα VRF κ.α.

Το FineGREEN περιέχει ένα ευρύ φάσμα προκαθορισμένων προτύπων για συστήματα Θέρμανσης-Κλιματισμού (HVAC )που μπορούν να προσαρμοστούν εύκολα από τον χρήστη ή ακόμη και να οριστούν εντελώς ελεύθερα εξαρχής.

Ορισμένα παραδείγματα τέτοιων προκαθορισμένων προτύπων συστημάτων είναι τα ακόλουθα:

– Συστήματα VAV με λέβητα (ντίζελ ή φυσικό αέριο, σε συνδυασμό με αερόψυκτο ψυγείο ή υδρόψυκτο ψύκτη ή/και έλεγχο πλήρους υγρασίας, επαναφορά εξωτερικού αέρα, HR, μικτή λειτουργία και άλλα)
– Συστήματα VAV με αντλία θερμότητας
– Συστήματα VRF (αερόψυκτα) με σύστημα ανάκτησης θερμότητας
– Μικτά Συστήματα με μηχανικό και φυσικό έλεγχο εξαερισμού
– Μονάδες ανεμιστήρα με λέβητα (ντίζελ ή φυσικό αέριο) και αερόψυκτο ψυγείο
– Διαχωρισμένα συστήματα (ενιαία ψύξη) με μηχανικό αερισμό
– Θερμοσίφωνες καλοριφέρ με ντίζελ ή φυσικό αέριο σε συνδυασμό με φυσικό αερισμό ή μικτό τρόπο φυσικού αερισμού ή/και τοπικής ψύξης
– Συστήματα αντλιών νερού-αέρα GSHP
– Συστήματα CAV με λέβητα (ντίζελ ή φυσικό αέριο με ψύκτη ψύξης με αέρα) ή συστήματα CAV με αντλία θερμότητας
– Συστήματα PTHP (τερματικές αντλίες θερμότητας)
– Ηλεκτρικά συστήματα θέρμανσης PTAC (τερματικά κλιματιστικά)
– Ενιαίες αντλίες θερμότητας
– Ενδοδαπέδια συστήματα θέρμανσης οποιουδήποτε τύπου (με φυσικό αέριο, αντλία θερμότητας, ντίζελ, ηλιακή, αντλία θερμότητας νερού GSHP ή και οποιοσδήποτε συνδυασμός) μαζί με φυσικό αερισμό
– Θερμοσίφωνες αποθήκευσης με ηλεκτρική ενέργεια και φυσικό αερισμό

Ημερήσιος Φωτισμός (Daylighting)

Το FineGREEN υποστηρίζει λεπτομερείς υπολογισμούς για τον ημερήσιο φωτισμό και δημιουργεί αυτόματα τον ημερήσιο χάρτη για κάθε ζώνη.

Μοντελοποίηση ηλιακής και αιολικής ενέργειας

Το FineGREEN επιτρέπει την τοποθέτηση ηλιακών συλλεκτών ή/και φωτοβολταϊκών πάνελ, καθώς επίσης και ανεμογεννητριών και τη σύνδεση τους σε ένα ή περισσότερα Κέντρα Ηλεκτρικού Φορτίου στην περίπτωση παραγωγής ηλεκτρικής ενέργειας.

Ανάλυση κόστους

Το FineGREEN πραγματοποιεί μιά πλήρη και διεξοδική ανάλυση του ενεργειακού κόστους από τον αρχικό σχεδιασμό έως την ολοκλήρωση και τη λειτουργία του έργου. Χωρίζεται στις τρείς κατηγορίες «Κόστος κατασκευής (construction cost)», «Λειτουργικό Κόστος (utility cost)» και «Κόστος κύκλου ζωής (life cycle cost)».

Πιστοποίηση LEED

Το FineGREEN παράγει την τεχνική έκθεση (report) που έχει να κάνει με την διεθνή πιστοποίηση LEED.

Ειδικότερα, οι ενότητες που συμπεριλαμβάνονται είναι οι ακόλουθες:

Sec1.1A-Γενικές πληροφορίες

EAp2-1. Τύπος χρήσης χώρου
EAp2-2. Συμβουλευτικά μηνύματα

EAp2-3. Περίληψη τύπου ενέργειας
EAp2-4/5. Συμμόρφωση μεθόδου αξιολόγησης απόδοσης
EAp2-6. Περίληψη χρήσης ενέργειας
EAp2-7. Περίληψη κόστους ενέργειας
L-1. Περίληψη ανανεώσιμων πηγών ενέργειας

EAp2-17a. Ένταση χρήσης ενέργειας – ηλεκτρική ενέργεια
EAp2-17b. Ένταση χρήσης ενέργειας – Φυσικό αέριο
EAp2-17c. Ένταση χρήσης ενέργειας – Αλλες μορφές
EAp2-18. Ποσοστό τελικής χρήσης
Χρονοπρογράμματα-Ισοδύναμες ώρες πλήρους φορτίου
Χρονοπρογράμματα-SetPoints

Πλούσιες βιβλιοθήκες ανοιχτές στον χρήστη

ο FineGREEN περιέχει πλούσιες βιβλιοθήκες οι οποίες είναι εντελώς ανοιχτές στον χρήστη για παραπέρα εμπλουτισμό, και που συμπεριλαμβάνουν μεταξύ άλλων α) αρχεία κλιματικών δεδομένων, β) βιβλιοθήκες με υλικά και δομικά στοιχεία, γ) βιβλιοθήκες εξοπλισμού Θέρμανσης-Κλιματισμού (HVAC) και φωτισμού με έτοιμα προς χρήση πρότυπα (templates), δ) βιβλιοθήκες προγραμμάτων δραστηριοτήτων και λειτουργιών κ.α. Πιο συγκεκριμένα:

> Κλιματικά Δεδομένα EnergyPlus®

Αναλυτικά κλιματικά δεδομένα (για ένα ολόκληρο έτος) και για ένα μεγάλο πλήθος πόλεων, τα οποία μπορούν να φορτωθούν από τον ιστότοπο του EnergyPlus® (https://energyplus.net/weather)

> Υλικά κατασκευής

Το FineGREEN περιέχει πλούσιες βιβλιοθήκες οικοδομικών υλικών που βασίζονται στα πρότυπα Ashrae.

> Ανάλυση δραστηριοτήτων & Χρονοδιαγράμματα λειτουργίας (Activity Analysis & Operation Schedules)

Το FineGREEN περιέχει πλούσιες βιβλιοθήκες προτύπων δραστηριότητας σύμφωνα με ASHRAE 62.1, οι οποίες μπορούν να εμπλουτιστούν περαιτέρω. Τα χρονοδιαγράμματα λειτουργίας που αφορούν στα συστήματα HVAC, φωτισμού και ζεστού νερού χρήσης, ακολουθούν το πρότυπο Ashrae 90.1.
